安全閥是安裝在設備、容器或管道上，起超壓保護作用，當容器或管道內壓力超過允許值時，閥門自動開啟排放介質；當壓力降低到規定值時，閥門自動關閉。安全閥可根據驅動模式不同分為直接作用式和先導式。直接式安全閥是由閥門進口的系統壓力直接驅動，此時，它由彈簧或重錘提供的機械栽荷來克服作用在閥瓣下方的介質壓力。先導式安全閥是由一個機構來先導驅動，利用機構釋放或施加一個關閉力使安全閥開啟或關閉。安全從外部結構上可分為：有無扳手、有無波紋管、有無散熱片。
型號
WA42Y-16C
WA42Y-25
WA42Y-40
WA42Y-64
WA42Y-100
WA42Y-16P
WA42Y-25P
WA42Y-40P
WA42Y-64P
WA42Y-100P
WA42Y-16R
WA42Y-25R
WA42Y-40R
WA42Y-64R
WA42Y-100R
用處
波紋管平衡式安全閥實用于工作溫度≤200℃存在不穩固背壓或有毒、腐化性介質的設備或管路上，作為超壓保護裝置。

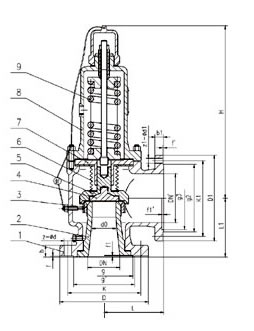

重要零部件材料
|
NO.
|
零件名稱
|
WA42Y-C型材料
|
WA42Y-P型材料
|
WA42Y-R型材料
|
|
1
|
閥體
|
WCB
|
ZG1Cr18Ni8Ti,304
|
CF8M
|
|
2
|
閥座
|
2Cr13
|
1Cr18Ni8Ti
|
316
|
|
3
|
調節圈
|
2Cr13
|
1Cr18Ni8Ti
|
0Cr18Ni12Mo2Ti
|
|
4
|
閥瓣
|
2Cr13
|
1Cr18Ni8Ti
|
316
|
|
5
|
反沖盤
|
2Cr13
|
1Cr18Ni8Ti
|
316
|
|
6
|
波紋管
|
304
|
304
|
316
|
|
7
|
導向套
|
2Cr13
|
1Cr18Ni8Ti
|
0Cr18Ni12Mo2Ti
|
|
8
|
閥蓋
|
ZG230-450
|
ZG230-450
|
ZG230-450
|
|
9
|
彈簧
|
50CrVA
|
50CrVA包覆氟塑料
|
50CrVA包覆氟塑料
|
|
|
密封面材料
|
|
|
波紋管平衡式安全閥的外形尺寸和連接尺寸，請接洽我們索取。
