概述

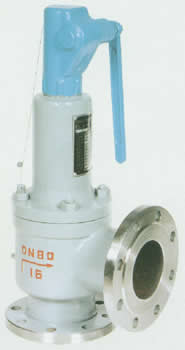

帶扳手彈簧全啟式安全閥A48Y型實用于工作溫度≤350℃的蒸汽、空氣等介質的設備和管路上。A44Y實用于工作溫度≤300℃的空氣、石油等介質的設備或管路上，作為超壓保護裝置。連接法蘭尺度PN＜6.4MPa按JB/T-94系列1。PN≥6.4MPa按JB/T-94系列2尺度。

結構簡述

1、帶扳手彈簧全啟式安全閥具有結構簡略、密封性能好、開啟壓力準確、排放才能大、回座壓差小、調劑方便等特點。
2、噴嘴型閥座：閥座為位伐爾噴嘴型閥座，蒸汽流經閥座出口處時達到音速，排放系數大，閥座密封面堆焊鈷鉻鎢硬質合金，耐磨抗沖蝕，壽命長。
3、熱彈性閥瓣：閥瓣設計為熱彈性結構，利用其在介質壓力下渺小的變形，提高密封才能，克服安全閥在介質壓力下附近整定壓力時的前泄現象。閥瓣密封面采用先進的激光淬火技巧，提高了硬度、耐磨性、抗沖抗性。
4、調節螺母：通過調劑調節螺母，調劑彈簧壓縮量，使閥門能夠很方便、很敏捷地獲得準確的整定壓力。
5、背壓調劑套：調劑閥瓣背壓的幫助機構，通過背壓調劑套調劑，可獲得合適的回座壓差。上調時，使閥門背壓下降。下調時，使閥門背壓提高。

安裝闡明

1、安全閥必需垂直安裝，并最好直接安裝在容器或管道的接頭上。接頭內徑應不小于安全閥的進口通徑。
2、安全閥的出口必需裝設適當?shù)呐蛎浌?jié)，以防止排放管的熱膨脹給安全閥帶來不應有的熱應力。排放管內徑應比閥門出口直徑大，長度盡可能短，避免拐彎。排放管及膨脹節重量不應作用在安全閥上，應固定在建筑上。排放管的中心線與閥體的中心線間間隔盡可能的短。對每臺安全閥都應單獨裝設排放管。
3、消聲器的出口處要有足夠的面積，防止產生背壓影響閥門的排放才能。

重要零部件材料

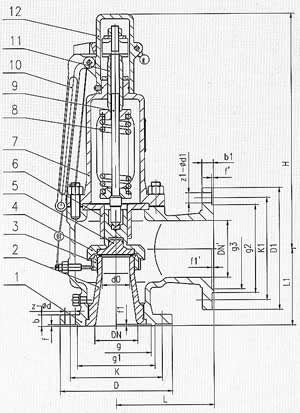

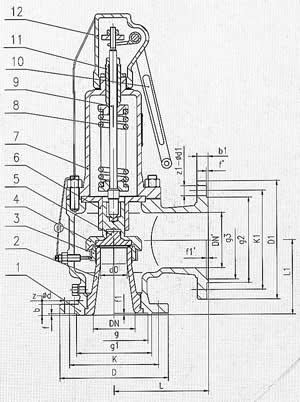

帶扳手彈簧全啟式安全閥的外形尺寸和連接尺寸，請接洽我們索取。
