閘閥制作規范
鑄鋼閘閥結構特點: 結構型式
鑄鋼閘閥采用明桿支架式，螺栓連接閥蓋結構（OS&Y，BB型），升降閥桿，不升降手輪，是國際通用的尺度閘閥結構。
閥體和閥蓋閥體、閥蓋的設計均經過嚴格的盤算，具有良好的強度、剛度和流通才能，符合尺度規范的規定。閥蓋上設計了上密封座，在全開地位使填料密封更為可靠，并方便填料的調換。 閘板
采用H型彈性單閘板，對閥體變形具有良好的適應性，保證了密封的可靠性，避免了閘板因過載關緊而難于開啟的現象。因此更能實用于蒸汽及其它高溫介質。
閥座對于不同的壓力或規格，閥座有以下幾種情勢：
1、采用閥座圈與閥體螺紋連接或焊接，螺紋連接閥座易于拆卸，便于保護或調換；
2、采用在閥體上直接堆焊密封面材料；
3、對不銹鋼閥門，閥座密封面一般在閥體上直接加工成型。 閥桿與閥桿螺母
閥桿與閘板間采用T形槽連接，閥桿T形頭整體鑄造成型，保證了足夠的連接強度。閥桿通過手輪帶動閥桿螺母來把持，閥桿與閥桿螺母的螺紋傳動采用了適度的配合間隙和奇特的牙型修正處理保證了閥門驅動的機動性。上裝式閥桿螺母使閥門在開啟地位，即使卸下手輪，閥桿和閘板不會著落。對于高壓大口徑閘閥，閥桿螺母處設計有推力軸承。
填料和填料隔環填料的尺寸和數目符合尺度請求，并保證了密封的可靠性。填料采用石墨材料（不含石棉）。在用戶請求時可供給填料隔環。（尺度型產品不供給填料隔環）
中法蘭墊片閥體、閥蓋的連接采用螺栓連接的法蘭情勢。法蘭密封墊片情勢如下：
CLASS 150和PN1.6，2.5MPa 平面墊片密封
CLASS 300和PN4.0、6.4MPa 凹凸式墊片密封
CLASS 600及以上和PN10.0MPa及以上八角環墊密封
墊片采用填充石墨的帶內環的金屬纏繞式墊片(完整摒棄了過往應用的橡膠石棉板)，墊片密封可靠。拆裝回復性能優良。重要零件材料：
閘閥根據不同的應用請求，以殼體材料為基礎劃分為：普通碳素鋼（WCB）系列；Cr-Ni鋼（304）系列；Cr-Ni-Mo鋼（316）系列；低溫鋼（LCB、LCC）系列；Cr-Mo（V）高溫鋼系列；抗硫系列。其重要零部件材料如下表：
零件名稱 碳鋼類 抗硫類 不銹鋼類 低溫鋼類 高溫鋼類 WCB WCB CF8、CF3 CF8M、CF3M LCB、LCC WC6,WC9,C5 閥體閥蓋 A216-WCB A216-WCB A351-CF8,CF3 A351-CF8M,CF3M A352-LCB,LCC A217-WC6,WC9,C5 閘板 A216-WCB A216-WCB A351-CF8,CF3 A351-CF8M,CF3M A352-LCB,LCC A217-WC6,WC9,C5 閥座圈 A105 A105 A182-F304,F304L A182-F316,F316L A182-F304 A182-F304 閥桿、上密封 A182-F6a 318(MFG. NO.) A182-F304,F304L A182-F316,F316L A182-F304 閥桿螺母 A439-D2/ZQAl9-4 螺柱 A193-B7 A193-B7 A193-B8 A193-B8M A320-L7 A193-B16 螺母 A194-2H A194-2H A194-8 A194-8M A194-7 A194-4 填料 石墨填料 墊片 纏繞式墊片/軟鋼 手輪 球墨鑄鐵/鑄鋼注：所有鑄件材料均按相應ASTM尺度；所有鍛件材料均等效選用對應ASTM尺度的中國牌號
壓力溫度額定值
球閥的壓力溫度額定值不僅與殼體材料有關，而且更多地與閥座、填料及墊片等密封件材料有接洽。密封件可以是高分子材料、石棉或橡膠，密封件材料的選擇取決于閥門所輸送的介質成分、工作溫度、工作壓力和流速。
對于各種不可預知的工況，要準確地斷定閥門的壓力-溫度額定值是極為艱苦的。根據我們長期的閥門制作經驗和客戶反饋的可貴看法，我們在此為你供給閥門在穩固工況下的壓力-溫度額定值。

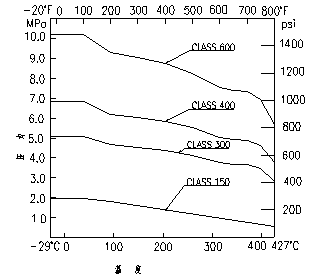

注： 右圖為WCB材料在CLASS150、300、400、600壓力等級下的壓力溫度額定值。其他壓力等級和其他材料的壓力溫度額定值請查ASME B16.34 浮動球閥先容
浮動球閥制作規范
內容 API 系列 GB 系列 基礎設計規范 API 6D GB/T12237 壓力溫度等級 ASME B16.34 GB/T9131 結構長度 ASME B16.10 GB/T12221 法蘭型式與尺寸 ASME B16.5 JB/T79 對焊接端 ASME B16.25 GB/T12224 檢驗與實驗 API 598 JB/T9092浮動球閥的結構特點:
1、奇特的閥座密封結構多年的球閥制作經驗與國內外先進技巧聯合設計的雙線密封閥座，可靠地保證了閥門密封。專業的閥座加工，使閥座摩擦系數低，閥門把持力矩小。
2、能唆使閥門開關狀態的手柄 閥桿頭部采用扁方結構，與手柄的連接不會錯位,從而保證使手柄與球體的流量孔方向一致.
當手柄與閥門管線平行時，閥門處于開狀態；
當手柄與閥門管線垂直時，閥門處于關狀態。
3、鎖定裝置
為防止閥門開關受到誤動作以及不可預知的線路振動而產生的不應有的開關動作，在閥門的全開和全關地位設有鎖定孔，可用掛鎖鎖定閥門。特別是閥門安裝在野外或在可燃性介質的石油類和化學藥品的生產線，該鎖定裝置就會體現出其奇特的優勝性.
4、閥桿防飛結構
當閥門內腔壓力上升時，閥體中腔的壓力可能將閥桿推出。為防止這種情況產生，在閥桿下部設有軸肩，從閥體內部裝進閥桿，防止閥桿飛出。這樣，對于調換填料較為方便和安全。同時可在火災后，介質壓力將使閥桿法蘭與閥體上密封面緊密接觸，防止介質大批從損壞的填料部位處泄漏，起到瞬時密封的作用。
5、防靜電設計當把持閥門時，由于球體和閥座之間的摩擦，會產生靜電并積累在球體上。為防止產生靜電火花，特在閥門上設置防靜電裝置，將開關過程產生的靜電導出。該設計在閥門應用在燃點較低的汽油、自然氣、丙烷等時將能夠有效地防止事故的產生。
6、中法蘭（閥體與左體連接部）無外漏結構
閥體與左體的連接部是靠墊片密封，為防止由于火災、高溫或振動等因素造成該處的泄漏，特設計為閥體與左體金屬-金屬接觸，形成定止口法蘭，保證無外漏。
7、防火結構當意外產生火災時，閥座、填料等非金屬材料將被燒壞，大批泄漏的介質可能更加增進火勢。閥門的防火結構可禁止介質大批泄漏。在火災后，各泄漏部位（球與閥體、閥桿與閥體、中法蘭）設計成金屬接觸，滿足防火請求。如圖，一旦閥座被燒損，球體在壓力作用下將直接和閥體上的金屬面接觸，從而禁止介質大批從燒損的閥座處泄漏.
重要零件材料：
零件名稱 碳鋼類 抗硫類 不銹鋼類 低溫鋼類 WCB WCB CF8、CF3 CF8M、CF3M LCB、LCC 閥體左體 A216-WCB A216-WCB A351-CF8,CF3 A351-CF8M,CF3M A352-LCB,LCC 球體 A105-1025+HCr A105-1025+HCr A182-F304,F304L+HCr A182-F316,F316L+HCr A182-F304+HCr 閥桿 A182-F6a 318(MFG.NO) A182-F304,F304L A182-F316,F316L A182-F304 閥座 PTFE（尺度）/NYLON（高壓）/PPL（高溫） 填料 PTFE/PPL 墊片 PTFE/NYLON/PPL 軸承 PTFE/PPL 螺柱 A193-B7 A193-B7 A193-B8/B8M A193-B8/B8M A320-L7 螺母 A194-2H A194-2H A194-8/8M A194-8/8M A194-7M注：所有鑄件材料均按相應ASTM尺度；所有鍛件材料均等效選用對應ASTM尺度的中國牌號
壓力－溫度額定值
球閥的壓力溫度額定值不僅與殼體材料有關，而且更多地與閥座、填料及墊片等密封件材料有接洽。密封件可以是高分子材料、石棉或橡膠，密封件材料的選擇取決于閥門所輸送的介質成分、工作溫度、工作壓力和流速。
對于各種不可預知的工況，要準確地斷定閥門的壓力-溫度額定值是極為艱苦的。根據我們長期的閥門制作經驗和客戶反饋的可貴看法，我們在此為你供給閥門在穩固工況下的壓力-溫度額定值。

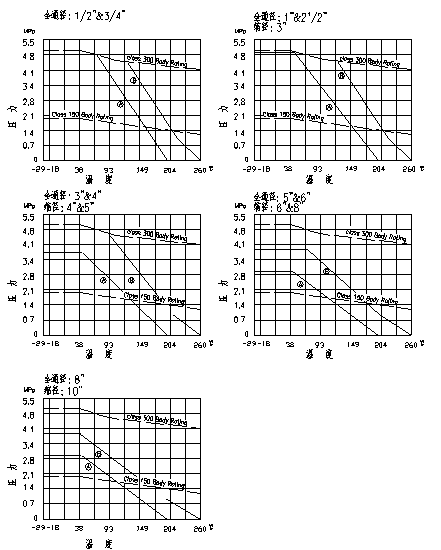

A：純PTFE B：加強PTFE
固定球閥先容
固定球閥制作規范
固定球閥的結構特點： 1、上游密封雙向閥
固定球閥采用先進的彈簧預緊浮動閥座組件，上游密封的設計機理，無論閥門在低壓、高壓、真空下都能良好地實現密封。每只閥門有兩個閥座，兩個方向都能密封，因而安裝沒有方向的限制，無論閥門的哪端均可作為上游端是雙向閥。（結構圖詳見圖1）
圖1 2、雙阻塞排放閥
固定球閥處于全關狀態時，高低游的閥座使流體完整阻斷,可排放中腔的介質或積滯污物。而且，定期排放污物，可減少污物對閥門密封面的損傷，延伸閥門應用壽命。（結構圖詳見圖2）
圖2 3、中腔主動泄壓
固定球閥應用彈簧預緊閥座，當中腔停止的介質呈現異常升壓時,能壓縮彈簧而主動泄壓。（結構圖詳見圖3）
圖3 4、全通徑或縮徑
可根據需要選用全通徑或縮徑結構。全通徑閥門流量孔徑與管線內徑一致,便于管線清掃。 5、防火結構
在意外產生火災或異常升溫使非金屬閥座軟化燒損時,特別設計的閥座支承金屬密封面在彈簧載荷的作用下，與球體形成金屬-金屬接觸，能夠起到瞬時密封作用,符合API 6FA或API 607的規定。（結構圖詳見圖4）
圖4 6、幫助注脂閥
閥座及閥桿密封系統受損后，可通過注脂閥注進密封脂，起到暫時密封作用。（結構圖詳見圖5）
圖5 7、閥桿密封系統
在閥桿部位采用內外各兩道O形密封圈實現密封，性能可靠。（結構圖詳見圖6）
圖6 8、閥桿加長
根據安裝或把持的需要，可對閥門閥桿進行加長。加長桿球閥，特別實用于城市煤氣等需要埋地展設管線的場合。加長閥桿尺寸按客戶需要斷定。 9、把持機動
采用具有小摩擦系數和良好自潤滑性的特氟?。═EFLON）閥座和閥桿軸承，大大地減少了閥門的把持扭矩。因此即使在沒有供給密封潤滑脂的情況下，也能夠長期機動自如地對閥門進行把持。 10、多種把持方法
把持方法根據需要可選擇手動、氣動、電動、氣液聯動、液動等。
固定球閥重要零件材料
零件名稱 碳鋼類 抗硫類 不銹鋼類 低溫鋼類 WCB WCB CF8、CF3 CF8M、CF3M LCB、LCC 閥體左體 A105-1025 A216-WCB A351-CF8,CF3 A351-CF8M,CF3M A352-LCB,LCC 壓蓋底蓋 A105-1025 A105-1025 A182-F304,F304L A182-F316,F316L A182-F304 球體 A182-F6a+HCr A182-F6a+HCr A182-F304,
F304L+HCr A182-F316,F316L+HCr A182-F304+HCr A216-WCB+HCr A216-WCB+HCr A351-CF8,CF3+HCr A351-CF8M,CF3M+HCr A352-LCB,LCC+HCr 閥桿 A182-F6a 318(MFG.NO) A182-F304,F304L A182-F316,F316L A182-F304 閥座 PTFE/PPL 閥座支承圈 A105-1025+Zn A105-1025+Zn A182-F304,F304L A182-F316,F316L A182-F304 填料 PTFE/PPL 墊片 PTFE/PPL 軸承 PTFE/PPL 彈簧 3yc-7(MFG.NO) 螺柱 A193-B7 A193-B7 A193-B8,B8M A193-B8,B8M A320-L7 螺母 A194-2H A194-2H A194-8,8M A194-8,8M A194-7M
注：所有鑄件材料均按相應ASTM尺度；所有鍛件材料均等效選用對應ASTM尺度的中國牌號；HCr表現表面鍍硬鉻；Zn表現鍍鋅；

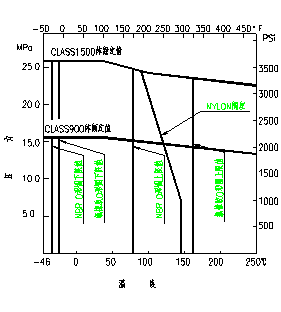

壓力溫度額定值
球閥的壓力溫度額定值不僅與殼體材料有關，而且更多地與閥座、O形密封圈、填料及墊片等密封件材料有接洽。密封件可以是高分子材料、石棉或橡膠，密封件材料的選擇取決于閥門所輸送的介質成分、工作溫度、工作壓力和流速。
對于各種不可預知的工況，要準確地斷定閥門的壓力-溫度額定值是極為艱苦的。根據我們長期的閥門制作經驗和客戶反饋的可貴看法，我們在此為你供給閥門在穩固工況下的壓力-溫度額定值。
鑄鋼截止閥
鑄鋼截止閥制作規范
鑄鋼截止閥結構特點: 結構型式
鑄鋼截止閥采用明桿支架式，螺栓連接閥蓋結構（OS&Y，BB型），旋轉升降閥桿和手輪，是國際通用的截止閥結構。
閥體和閥蓋閥體、閥蓋的設計經過嚴格的盤算，具有良好的強度、剛度和流通才能。閥蓋上設計了上密封座，在全開狀態下使填料密封更為可靠，并方便填料的調換。 閥座和閥瓣
閥座與閥瓣采用平面或錐面密封情勢。對于不同的壓力或規格，閥座有以下幾種情勢：
1， 采用閥座圈與閥體螺紋連接或焊接，螺紋連接閥座易于拆卸，便于保護或調換；
2， 采用在閥體上直接堆焊密封面材料；
3， 對不銹鋼閥門，其閥座密封面一般在閥體上直接加工成型。
閥桿與閥桿螺母閥桿與閥桿螺母的螺紋傳動采用了適度的配合間隙和奇特的牙型修正處理，保證了閥門驅動的機動性和閥門封閉狀態的自鎖性。在閥瓣與閥桿頭部接觸處，鑲嵌了一塊硬質不銹鋼材料，使該處不至于因擠壓而變形，或因銹蝕而影響閥瓣動作的機動性。
填料填料的尺寸和數目符合尺度請求，并保證了密封的可靠性。填料采用石墨材料（不含石棉）。在用戶請求時可供給填料隔環。（尺度型產品不供給填料隔環） 中法蘭墊片
閥體、閥蓋的連接采用螺栓連接的法蘭情勢。法蘭密封墊片情勢如下：
CLASS 150和PN1.6，2.5MPa 平面墊片密封
CLASS 300和PN4.0、6.4MPa 凹凸式墊片密封
CLASS 600及以上和PN10.0MPa及以上 八角環墊密封
墊片采用填充石墨的帶內環的金屬纏繞式墊片(完整摒棄了過往應用的橡膠石棉板)，墊片密封可靠。拆裝回復性能優良。
重要零件材料：
截止閥根據不同的應用請求，以殼體材料為基礎劃分為：普通碳素鋼（WCB）系列；不銹鋼（CF8、CF3、CF8M、CF3M）系列；低溫鋼（LCB、LCC）系列；Cr-Mo（V）高溫鋼系列；抗硫系列。其重要零部件材料如下表:
零件名稱 碳鋼類 抗硫類 不銹鋼類 低溫鋼類 高溫鋼類 WCB WCB CF8、CF3 CF8M、CF3M LCB、LCC WC6,WC9,C5 閥體閥蓋 A216-WCB A216-WCB A351-CF8,CF3 A351-CF8M,CF3M A352-LCB,LCC A217-WC6,WC9,C5 閥瓣 A105 A105 A182-F304,F304L A182-F316,F316L A182-F304 A182-F304 閥座 A105 A105 A182-F304,F304L A182-F316,F316L A182-F304 A182-F304 閥桿、上密封 A182-F6a 318(MFG. NO.) A182-F304,F304L A182-F316,F316L A182-F304 A182-F304 閥桿螺母 A439-D2/ZQAl9-4 螺柱 A193-B7 A193-B7 A193-B8 A193-B8M A320-L7 A193-B16 螺母 A194-2H A193-2H A193-8 A194-2H A194-8M A194-16 填料 石墨填料 墊片 纏繞式墊片/軟鋼 手輪 球墨鑄鐵/鑄鋼 注：所有鑄件材料均按相應ASTM尺度；所有鍛件材料均等效選用對應ASTM尺度的中國牌號
壓力溫度額定值

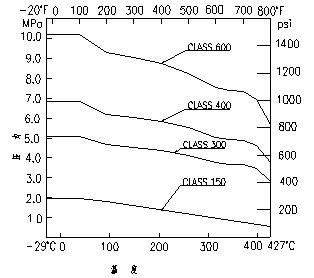

注：圖為WCB材料在CLASS150、300、400、600壓力等級下的壓力溫度額定值。其他壓力等級和其他材料的壓力溫度額定值請查ASME B16.34 鑄鋼止回閥
鑄鋼旋啟式止回閥制作規范
內容 API 系列 GB 系列 基礎設計規范 ASME B16.34/API600 GB/T12236 壓力溫度等級 ASME B16.34 GB/T9131 結構長度 ASME B16.10 GB/T12221 法蘭型式與尺寸 ASME B16.5 JB/T79 對焊接端 ASME B16.25 GB/T12224 檢驗與實驗 API 598 JB/T9092鑄鋼旋啟式止回閥結構特點： 結構型式
鑄鋼旋啟式止回閥采用螺栓連接閥蓋，單瓣旋啟式，是國際通用的旋啟式止回閥結構。
閥座 對于不同的壓力或規格，閥座有以下幾種情勢：
1、采用閥座圈與閥體螺紋連接或焊接，螺紋連接閥座易于拆卸，便于保護或調換；
2、采用在閥體上直接堆焊密封面材料；
3、對不銹鋼閥門，其閥座密封面一般在閥體上直接加工成型。 中法蘭墊片
閥體、閥蓋的連接采用螺栓連接的法蘭情勢。法蘭密封墊片情勢如下：
CLASS 600以下和PN10.0MPa以下 凹凸式墊片密封
CLASS 600及以上和PN10.0MPa及以上 八角環墊密封
墊片采用填充石墨的帶內環的金屬纏繞式墊片(完整摒棄了過往應用的橡膠石棉板)，墊片密封可靠。拆裝回復性能優良。
重要零件材料：
止回閥根據不同的應用請求，以殼體材料為基礎劃分為：普通碳素鋼（WCB）系列；不銹鋼（CF8、CF3、CF8M、CF3M）系列；低溫鋼（LCB、LCC）系列；Cr-Mo（V）高溫鋼系列；抗硫系列。其重要零部件材料如下表:
零件名稱 碳鋼類 抗硫類 不銹鋼類 低溫鋼類 高溫鋼類 WCB WCB CF8、CF3 CF8M、CF3M LCB、LCC WC6,WC9,C5 閥體、閥蓋、搖臂 A216-WCB A216-WCB A351-CF8,CF3 A351-CF8M,CF3M A352-LCB,LCC A217-WC6,WC9,C5 閥瓣 A105 A105 A182-F304,F304L A182-F316,F316L A182-F304 A182-F304 閥座圈 A105或A182-F6a A105 A182-F304,F304L A182-F316,F316L A182-F304 A182-F304 銷軸 A182-F6a 318(MFG. NO.) A182-F304,F304L A182-F316,F316L A182-F304 A182-F304 螺柱 A193-B7 A193-B7 A193-B8 A193-B8M A320-L7 A193-B16 螺母 A194-2H A194-2H A194-8 A194-8M A194-7 A194-16 墊片 纏繞式墊片/軟鋼 注：所有鑄件材料均按相應ASTM尺度；所有鍛件材料均等效選用對應ASTM尺度的中國牌號
壓力溫度額定值
注：圖為WCB材料在CLASS150、300、400、600壓力等級下的壓力溫度額定值。其他壓力等級和其他材料的壓力溫度額定值請查ASME B16.34
