RGB-LED 三色LED背光源
RGB-LED背光源是出生時間比擬早的一種技巧。RGB-LED通過紅色、綠色、藍色三原色LED調制成白光，具有最好的光學特征。因此被重視畫質的日系廠商廣泛采用。
RGB-LED在組成背光源的時候，并不是完整按照1:1:1的數目構成。目前最常見的計劃就是由1個紅色LED、1個藍色LED和2個綠色LED。這組合方法是由于每種色彩的LED在發光效率上存在必定差別，必需要通過組合實現三種光源的匹配。

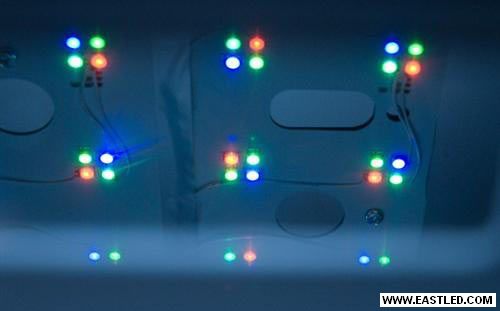

索尼的第一代RGB-LED微結
RGB-LED背光源的地位和以往的CCFL相比變更并不大，仍然在液晶面板層正后方。因此從結構上看，采用這種技巧的LED電視，在外觀上和普通LCD液晶電視并不會有很明顯的差別。

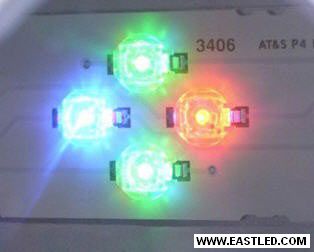

索尼的第二代RGB-LED微結構
RGB-LED電視的長處重要體現在色彩表現力和對照度兩方面：由于采用了RGB三原色獨立發光元件，因此RGB-LED電視的色域范疇大都能達到NTSC 的120％以上，部分經過良好***的機型甚至可以達到150％左右的色域范疇，完整達到或者超出了等離子電視的水準。此外，RGB-LED電視也可以支撐背光區域調劑技巧，亮度調節更是很輕易實現，因此在對照度方面，往往能夠達到千萬:1級的動態對照度，這對于晉升電視的圖像質量有著非常關鍵的作用。
當然，RGB-LED電視固然性能很優良，但是也并非十全十美：第一是本錢方面沒有很大上風。第二是RGB-LED需要單獨的調光電路和更好的散熱結構，這也會在必定程度上導致電視結構復雜，難以做到輕薄化。
白光LED

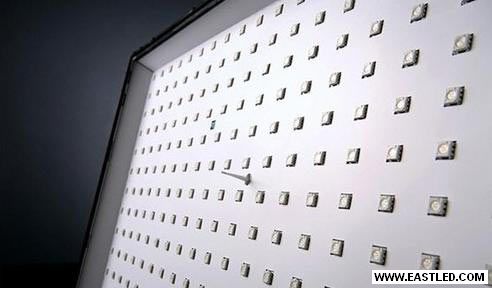

白光LED相對于RGB-LED就要簡略不少，它采用了只能發出白色光線的LED光源代替本來的CCFL熒光管。
白光LED的區域把持很輕易實現，因此白光LED電視的對照度指標往往也會很高
白光LED由于不像RGB-LED那樣需要涉及到背光源的調光，因此在電路結構方面的請求相對不高。但是白光LED的光譜特征和RGB-LED相比還是有所欠缺的，這也導致此種LED電視在色彩表現上并不如RGB-LED電視那么優良。不過白光LED電視的長處也是比擬明顯的，例如亮度動態調節、區域背光把持都可以實現，也能實現很好的對照度。在色域范疇上也能較普通CCFL液晶電視有所晉升。加上本錢的上風，因此我們認為將成為未來普及型LED電視最優先采用的計劃。
邊緣發光LED
邊緣發光LED被業界稱為第三代LED背光技巧。它固然采用了白光LED作為背光源，但是通過結構和特別材料的利用，在提高了色域和對照度指標的同時，也讓機身厚度大幅度降落。

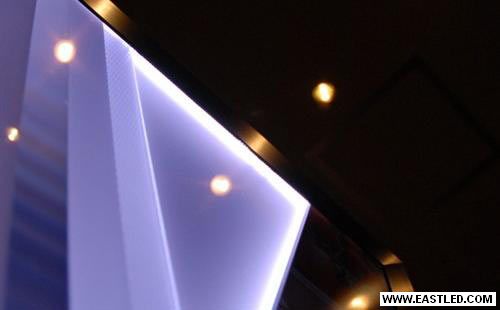

某品牌邊緣發光LED電視的解剖圖，可以看出光線的方向和液晶面板程度
邊緣發光LED是將LED光源放置在電視的邊框地位，大都緊挨液晶面板排列一層，因此非常節儉空間。不過邊緣發光LED發出的光線并不像前兩種計劃一樣直接穿過液晶面板，而是和液晶面板平行。光線必需通過特別的導光板，轉變傳播方向后才會透過液晶面板層。索尼筆記本LED液晶屏的公然材料，LED電視的結構何其非常類似 由于邊緣LED的地位在液晶面板的側面，因此它應用的導光板不僅具有轉變光線傳播方向的功效，還要能夠勁量均勻的將光線疏散開，否則電視圖像將呈現嚴重的邊緣亮、中間暗的標題。

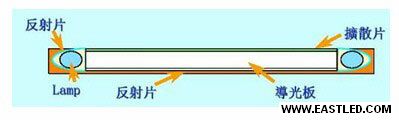

邊緣發光LED示意圖
由于邊緣LED的地位不是在液晶面板的正后方，因此這種類型的LED電視還難以實現背光源的區域調光。這也是邊緣LED電視下一步需要解決的一個技巧艱苦。

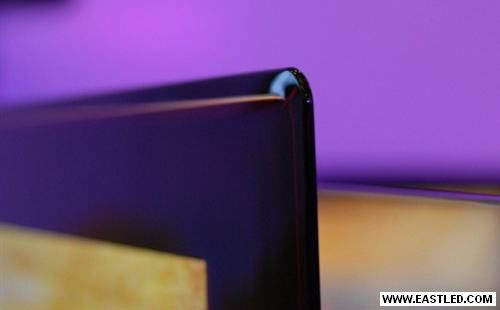

三星LED電視的厚度非常纖薄，就是由于采用了邊緣發光LED
目前市面上能夠看到的邊緣LED電視只有三星的全系LED電視和索尼的超薄40ZX1兩種類型。這種類型的LED電視大都主打纖薄的外觀，在性能上和上述兩種LED電視相比目前還存在少許欠缺。總結：
固然發明已有30年左右的時間，但LED技巧在目前人類所采用的三種照明技巧中最年青的一個。而LED技巧在平板電視上的利用也只是一個開端。信任隨著LED產業的成熟和各個電視廠商的努力，有著更好色彩表現、更多畫面細節表現力、更加纖薄機身的LED電視，必將在未來幾年內敏捷成為市場的新寵兒。
