最近面世的新技巧使LED 能夠達到更高的功率程度。LED 能夠達到一瓦特的程度，有些甚至高達5 瓦特，每瓦特能發出18-44 流明的光明。這種LED設備稱為高亮LED（HB-LED）。由于效率方面的明顯改良，HB-LED 正被敏捷用于多種照明利用。
下面是這些利用的一些例子：
&#8226； 交通信號燈
&#8226； 平面顯示設備的背景照明裝置
&#8226； 閃光燈
&#8226； 家庭照明
HB-LED 具有非線性I-V 特點，非常類似于二極管，HB-LED 只能在直流電單向輸送到設備時才干點亮，一般稱之為正向電流IF 。通過HB-LED 的壓降則稱為正向電壓VF。要讓HB-LED 實現最高亮度，通過HB-LED 的正向電流必需保持恒定程度。在一般的1W HB-LED 而言，正向電流需保持在大約350mA 的程度，而相應的正向電壓則大約為3.4V，HB-LED 便能達到其最大亮度。
正向電流IF 和正向電壓VF 有著非常緊密的關系，VF 呈現小的變更亦會引起IF 產生較大的轉變。HB-LED 驅動的幻想電源是恒定電源。實際上，恒定電流通常通過閉合回路電流把持直流-直流轉換器（DC-DC converter）來實現。市場上有很多基于獨立模仿組件、本錢相對較低的DC-DC 轉換器解決計劃。然而，基于微把持器（MCU）的解決計劃可為系統設計帶來更大的機動性。除了普通照明以外，這種把持器還能為終極利用供給足夠的處理功效以支撐額外的特征。因此它仍然具有較大的吸引力。
基于MCU 的設計的部分長處如下：
（1） 燈光明度調節和閃耀可以通過MCU 軟件輕松實現，而無需向系統中增裝其它組件。
（2） 不同功率或不同品牌的HB-LED 具有不同的特點，MCU 可以通過軟件編程以滿足不同的驅動請求。在這種情況下，照明設備制作商可以減少庫存的類型，進而簡化物流處理工作。
（3） 很多MCU 具有芯片閃存，可以用于利用中的數據存儲。例如，在實行燈光明度把持功效時，芯片閃存可用于保留亮度級別。每次打開燈光時可以主動恢復上一次的亮度級別。
（4） 除照明外，MCU 還可以處理幾種功效，如不同類型的連接尺度（如Zigbee、RS232 和LIN 等）亦可以通過MCU 芯片模塊輕松實行。
拓?fù)?/strong>
HB-LED 驅動需要恒定電源。它通常需要閉環把持。有時系統采用電池供電，電池電壓會隨時間而不斷降落。在電池電量全部用完之前，需要反饋把持回路來保持恒定的驅動電流。此外HB-LED 的正向電壓VF 會隨四周環境溫度的變更而變更，因此需要閉環把持來補償VF 的變更，以便保持正向電流IF 以及HB-LED 亮度的穩固。
人們一般采用轉換模式調節方法而不是直線調節方法來驅動HB-LED。開關調節器有著更高的功效轉換效率及較適實用于數字設計上。
假設電源電壓是高于所需的HB-LED 正向電壓，開關調節器會通過電源電壓斬波來進行整流，把持?jǐn)夭〞r(shí)的占空比可以把持輸出的均勻電流。斬波機制的履行很簡略，只需應用一個功率場效應晶體管（MOSFET）充當開關來斷開電源和用電設備之間的電流。MOSFET 由脈寬調制（PWM）輸出把持，其中的斬波頻率亦相即是PWM輸出的頻率。
通常情況下，假如電源電壓和所需的負載電流都是恒定的，則不需要任何反饋把持環路（如圖1 所示）。開關調節器可以通過調節斬波頻率或其占空比來把持設備的均勻電流。然而有些情況這種拓?fù)洳⒉粚?shí)用。如所需設備電流比擬大時，切斷電流會產生較大的電流尖峰，而這可能會影響系統的電磁干擾（EMI）性能。

圖1：直接斬波拓?fù)?/i>

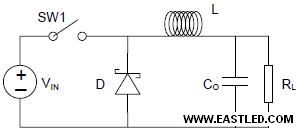

假如不要讓設備上的電流被切斷，則必需應用能源存儲設備來確保當電源被切斷時，電流亦不會被立即切斷。一個明智的選擇是在設備的電路路徑上添加電感。在PWM循環過程中，能量保留在電感中。電源被切斷時，保留的能源開釋出來，持續為設備供電。這種拓?fù)浞Q為buck 變換器（buck converter）。圖2 是常見buck 變換器的示意圖。

圖2：Buck變換器拓?fù)?/i>

Buck變換器
Buck 變換器只能用于履行降壓把持，就是當電源電壓是高于所需要的設備電壓時。如圖2 所示，當電源開關SW1 閉合時，輸進電壓VIN 連接到電感L 的輸進端。逆向偏壓二極管能確保設備電流在一個方向上傳輸。與此同時，電感中保留的能源不斷增加。當電源開關斷開時，電感中保留的電能開釋出來，電流流經二極管持續供給應設備。電感中存儲的電能逐漸減少，設備電流亦開端降落。Buck 變換器的重要電能存儲設備是電感。電感的設計必需確保有足夠的電能存儲空間，滿足電源封閉期間（SW1 打開）的設備電源請求。對于HB-LED 利用，HB-LED 需在恒定電流下工作，buck 變換器亦被認為只在持續導通狀態（continuous conduction mode ) 下運行。
感應器電流有兩種狀態：通流狀態（SW1 閉合）和斷流狀態（SW1 打開）。處于通流狀態時，電感的電流開端直線上升，電流的最大變更可以應用下列公式盤算：

其中tON 是SW1 閉合的時間。VOUT 是設備RL上的電壓。同樣，處于斷流狀態時，電感電流在SW1 打開期間降落，電流的最大變更可以應用以下公式盤算：

其中tOFF 是SW1 打開的時間。VD 表現二極管上的電壓。假設tON 與tOFF 之和是開關時間的總是非T，那么tON 亦可以盤算為：

其中D 是閉合時間的占空比。在幻想情況下，逆向二極管的壓降VD 為零，打開和封閉狀態之間的電感電流之和是恒定的。如公式（4）所示，我們可以很輕易地推斷出來，buck 變換器的輸出電壓增益即是占空比D 而且永遠小于1。

公式（1）和（2）定義了輸出負載上的最大紋波電流。假如定義了可接收的紋波電流IL、開關頻率SW1（1/T）、電源電壓VIN 和目標輸出電壓VOUT，則可以通過公式（1）和（3）盤算出所需的電感值。@@@@@@@@@@
閉環把持

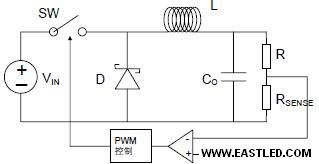

應用 buck 變換器驅動HB-LED 時，系統必需能夠保持恒定的輸出電流。輸出電壓或輸出電流通過轉變電源開關SW1 的占空比直接進行把持。非常廣泛的做法是采用低歐姆電阻（通常1Ω - 5Ω）作為電流感應器來監控HB-LED 的正向電流。該電阻將正向電流轉換成電壓，并與恒定參考電壓VREF 進行比擬。VREF 是預先定義的，而對應于所需的目標負載電流。假如電流感應器電壓高于參考電壓，則表現負載電流高于目標電流。反饋環路會減少占空比D 來驅動電源開關。相反，假如電流感應器電壓低于參考電壓，占空比D 則會增加。圖3 為閉環把持buck 變換器的示意圖。

圖3：閉環把持buck變換器

在某些情況下，電源電壓VIN 并不穩固，比如在利用電池為系統供電時。無論采用什么電源，要讓輸出電流保持一個恒定程度，就必需應用獨立于電源電壓的一個參考電壓VREF。在所有備有模仿數字轉換器（ADC）或模仿比擬器（ACMP）的飛思卡爾S08 和RS08 MCU 芯片系列，內部都帶有隙電壓參考。該參考電壓獨立于MCU 的電源電壓VDD，通過MCU 中的專用把持存放器啟動。
MC9RS08KA2 系統
對于普通的 HB-LED 利用，MCU 把持系統的反饋回路。它丈量HB-LED 正向電流并調節電源開關的占空比，將HB-LED 亮度保持在目標程度。因此，MCU 必需至少具有PWM驅動功效。通常情況下，30KHz -100KHz 的PWM輸出頻率就足夠了。此外，MCU 應當能夠履行電壓丈量，這是閉環把持系統必需的。
很多飛思卡爾MCU 都能用于HB-LED 照明利用。對于一般的HB-LED 利用，可以應用MC68HC908Qxx 系列。它支撐8 針腳封裝，并帶有專用的PWM 模塊和模仿數字轉換（ADC）模塊。對于本錢敏感型利用，可以應用MC9RS08KA2。它也支撐8 針腳封裝，不帶芯片ADC，但包含模仿比擬器 (ACMP)，這對HB-LED 利用來說也已經足夠了。

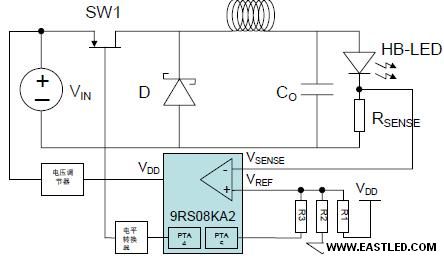

圖4 是基于MC9RS08KA2 的簡略buck 變換器系統示意圖。在很多情況下，利用電源電壓VIN 與MCU 的電源電壓（VDD）不同。有時需要應用特定的電壓調節器（可以是一個簡略的接地齊納二極管）將VIN 下降到MCU 把持范疇VDD。此外還需要電平轉換器，使MCU 能夠撥動電壓高于MCU VDD 的高端開關SW1。

圖4：基于MC9RS08KA2 的buck變換器系統

HB-LED 的正向電流是通過電阻器RSENSE 丈量的。KA2 收集電壓丈量VSENSE 值，并與簡易電位計創立的固定參考電壓VREF 進行比擬。假如VSENSE 高于VREF，表現HB-LED 正向電流高于目標值。這時KA2 會逐漸下降驅動SW1 的占空比，直到VSENSE 下降到參考值以下。相反，當VSENSE 低于VREF 時，占空比會逐漸增加，直到VSENSE 增加到VREF 以上。
亮度把持
HB-LED 驅動電流由參考電壓VREF 定義。如圖4 所示，VREF 由一個簡易電位計定義。VREF 的變更是通過轉變電位計電壓進行的。圖4 顯示了實現這一目標的簡易方法。KA2 的一個通用輸進輸出端（如PTA5）將一個附加電阻器R3 連接到電位計上。當選擇PTA5 作為輸進端時，它便成為高阻抗，R3 漂浮不定，電位計輸出只由R1 和R2 定義。假如需要更低的參考電壓，PTA5 就變?yōu)榈臀惠敵?，通過R3的附加電流會下降參考電壓。隨著VREF 的下降，HB-LED 正向電流會相應地調節而轉變亮度程度。利用雷同的方法可定義出更多的參考點來輸進更多亮度程度。
電源電壓的補償
假如利用只需一個亮度程度，就無需將電位計連接到 KA2 模仿比擬器的端子上。KA2 比擬器的正極端子已備有內部帶隙電源，VSENSE 可以利用此電源電壓參考進行比擬。KA2 上有一個專用把持位可用于啟動此電壓參考。當該參考啟動時，相應的MCU 針腳變成通用輸進輸出端。帶隙電源電壓程度固定在1.24V 而不受MCU 電源電壓VDD 的影響。
無論VIN 的變更是否反應到MCU VDD 上，通過對照VSENSE 和固定參考點1.24V，MCU 可以調節PWM 的占空比，從相應地補償VIN a 的變更，而令輸出電流保持一個恒定程度。
軟件把持回路
KA2 沒有專用的PWM模塊。在軟件設計的主循環中，可以監控來自RSENSE 的反饋電壓，并產生PWM把持的波形作為SW1 的開關把持。PWM打開狀態和封閉狀態的是非由芯片定時器溢出的時間斷定。

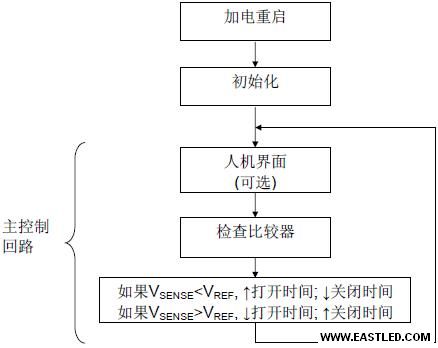

圖5 顯示了一般的軟件把持流程。重啟后，MCU 開端初始化程序。PWM打開時間初始化為它的最小值。主把持回路保留兩個變量：打開時間和封閉時間變量。這兩個變量按相反方向調節，以便將整體時間是非保持在恒定程度。打開時間和封閉時間一同斷定可調節的占空比，該值和軟件開銷共同定義PWM周期的是非。

圖5：MC9RS08KA2 的軟件把持流程

任何用以履行其它功效（如亮度調節）的人機界面都可以添加到軟件的主把持循環上。添加的軟件編碼被視為軟件開銷，會影響整體PWM輸出周期的是非。PWM輸出周期是非應保持恒定，由要把持循環中履行的CPU 周期總數斷定。所需的PWM頻率越高，主把持循環的編碼預算越低。例如，假如PWM頻率請求為50KHz，KA2 答應的最大總線頻率為10MHz，在這種情況下主把持循環必需保持
在200 個CPU 周期。該數字包含軟件開銷及SW1 打開時間和封閉時間的總和（也就是可調節的占空比）。比如說，假如打開時間和封閉時間總和為128 個CPU 周期，則200 個周期中的72 個就成了軟件開銷，該主循環的可把持占空比范疇則為72/200=36％ 到100％。
結語
基于MCU 的解決計劃可為利用供給全面機動性。目前，即使最低真?zhèn)€8 位MCU都具有足夠的CPU 帶寬，不僅能履行DC-DC 把持，還可以在利用中增加更多功效而幾乎不需要增加本錢。MCU 的設計目標是實現全面的解決計劃。飛思卡爾供給的MCU 亦聲援各種通信尺度，如射頻（RF）連接范疇的Zigbee 、有線連接范疇的LIN、CAN 和DMX512 等，這為LED 照明供給了宏大的利用空間。
